一、概述
    近年來，隨著網絡和通信技術的發展，人們對無線通信的要求越來越高，短程、低速、廉價的“Zigbee”無線網絡技術逐漸成為人們關注的焦點。Zigbee是一種近距離、低復雜度、低功耗、低數據速率、低成本的雙向無線通信技術或無線網絡技術，主要適合于承載數據流量較小的業務，可嵌入各種設備中，實現無線數據傳輸。
    ZGB-LINK系列解決方案與目前市場上任何其它802.15.4解決方案相較，該方案消耗較少的功率、擁有更高的鏈路預算以及更廣的通信距離。ATZGB是提供2.4G頻段的ZigBee解決方案，它符合IEEE-802.15.4標準以及ZigBee協議，110dB鏈路預算減少系統成本的ZGB-LINK無線設備擁有-101dBm的接收靈敏度和+3dBm的傳輸功率，這使其成為目前市場上所有802.15.4無線設備的最高鏈路預算，通過配置，無線速率可以達到2Mbps，是業內傳輸速率最高的解決方案。同時ATZGB也提供780M頻段的ZigBee解決方案，它符合IEEE-802.15.4c標準以及ZigBee協議。
    ZGB-LINK系列均采用完全自主知識產權的無線通信協議棧：協議棧網絡拓撲支持星型網、樹型網、鏈型和Mesh網，自主路由，支持鏈路自愈，節點掉網后，自動查找鄰居節點重新入網；協議棧支持整網低功耗，終端節點、路由節點和主協調器節點均可休眠。
    ATZGB-2400S4模塊為ATZGB數據鏈路通信產品系列（LINK系列）中的超小尺寸模塊，完全可以用于無線傳感器、控制和數據采集中作為數據透明傳輸鏈路，它具有體積小巧、速率高、接口簡單、使用方便等優點。
ATZGB-2400S4模塊模塊提供了專有的UART口數據透明傳輸功能。

二、主要特點
1、    更遠的通信距離：無外部PA可以達到2KM的視距通信距離；
2、    更小的功率消耗：休眠電流低至0.5uA，10dBm發射電流29mA，接收電流19mA；
3、    更簡化的專業使用：無需對鏈路層進行任何二次開發，即插即用；
4、    多網絡拓撲支持：星型、樹型、鏈型；
5、    高接收靈敏度：可達-110dBm；
6、    自帶RTC功能，支持整網同步時鐘控制；
7、    超寬工作電壓：DC1.8～3.6V；
8、    提供2線制UART接口，接口電平LVTTL；
9、    支持定時采集、定點采集和連續采集；
10、    定時采集時間長度和時間點可配置；
11、    無線工作頻點可配置：支持769～963MHz；
12、    多發射功率輸出：-11dBm～+10dBm；
13、    多參數可配置：網絡ID、節點地址、工作模式、IO狀態等；
14、    支持整網所有節點休眠；
15、    自帶網絡診斷功能，報告故障節點地址等信息；
16、    安全認證、AES128數據加密，密鑰可配置；
17、    自動CSMA-CA功能、自動地址過濾功能、自動幀重發/確認功能；
18、    兼容中國WPAN頻段779至787MHz(IEEE 802.15.4C)；
19、    兼容歐洲SRD頻段863至870MHz ；
20、    兼容北美ISM頻段902至928MHz；
21、    超寬溫度工作范圍：-40～+85℃；
22、    管腳封裝：1.27mm單排針直插封裝

三、射頻指標

參數名稱	數值范圍	單位	說明
工作頻率范圍	769～936	MHz	步進1M或0.1MHz
頻段數量	4	個	中國WPAN標準
	1	個	歐盟SRD標準
	10	個	北美ISM標準
頻段間隔	2	MHz	中國WPAN標準
發射功率	-11～+10	dBm	可進行16 步調整
接收靈敏度	-110	dBm	PER = 1%
無線速率	20～1000	kbps
射頻接口阻抗	50	Ohm	單端非平衡輸出

四、工作電源指標

參數名稱	數值范圍	單位	說明
工作電源電壓	1.8～3.6	V	主工作電壓
工作電流：RX模式	19	mA	工作電壓3V，其他外設關閉
工作電流：TX模式	29	mA	工作電壓3V，其他外設關閉
休眠電流	0.5	uA	RTC關閉，最小系統
休眠電流	3	uA	RTC開啟，最小系統

五、結構指標

參數名稱	數值范圍	單位	說明
外型尺寸	11193	mm
接口排針間隔	1．27	mm
工作溫度范圍	-40～85	℃
工作濕度范圍	0～95%		非凝結

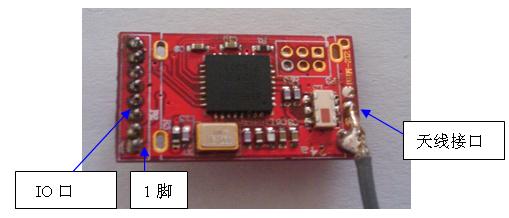

六、管腳說明

1、VCC電源管腳

模塊供電輸入，允許輸入直流電壓范圍為：1.8V～3.6V。

2、GND電源管腳

模塊的電源地。

3、RXD通信管腳

模塊的UART-RXD接口，輸入管腳，與外部控制器的TXD管腳相連接，接口電平為0～0.9*VCC。

4、TXD通信管腳

模塊的UART-TXD接口，輸出管腳，與外部控制器的RXD管腳相連接，接口電平為0～0.9*VCC。

5、SLEEP_CTL管腳

當管腳電平第一次跳變時，模塊進入休眠狀態，當管腳電平再次跳變時，模塊進入正常工作模式

6、STUTAS管腳

當模塊有串口數據收發時（即有數據與串口通信時，不包括模塊在配置模式），此管腳電平變為低電平（若接LED則表現為燈點亮）。收發完畢后管腳變為高平。

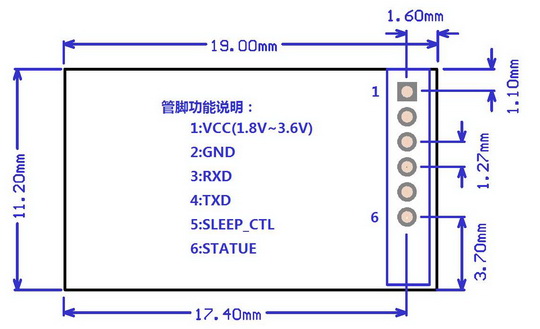

七、外形尺寸
