核心FPGA芯片采用ALTERA公司的新型CYCLONE FPGA系列，EP1C12Q240C8,容量分別為12000個邏輯宏單元，等效于標準30萬邏輯門電路，速度為-8，編譯后系統速度可以達到100MHz，可以支持ALTERA 公司的SOPC內核NIOS2系統的開發，NIOS2開發環境編譯后的可執行文件可以通過PCI接口下載到開發板上的FLASH中去；

性能參數：

FPGA的外部總線接口支持8、16、32，64位數據總線，可以直接和CPU、SDRAM、FIFO、SRAM、外部接口芯片等設備直接相連。

以下是FPGA開發板內部IP核接口:

PCI總線2.3標準，32位總線,完全VHDL源代碼設計提供;

支持PCI 66M總線工作頻率標準；

支持PCI總線配置讀、配置寫；

支持PCI總線IO讀、IO寫；

支持PCI總線BUS MASTER 讀、BUS MASTER 寫；

支持內部DMA中斷和外部總線輸入中斷產生；

支持一個PCI IO空間，大小為256字節；

支持一個PCI內存空間，大小為4M字節；

支持PCI突發訪問方式，突發長度為8至128個雙字長度；

用戶可自己定義設備ID和制造商ID；

1個FPGA內部16C450串口，完全VHDL內核提供；

1組4MX32位SDRAM，容量最高支持到64MX32位的SDRAM接口，完全VHDL內核SDRAM接口源代碼提供；

1組16位FLASH(29LV800BB),1M字節,可以擴充至32位,最高16M字節FLASH,完全VHDL源代碼設計提供;

4通道開關量輸出,集電極開路輸出,500ma驅動電流,可擴展至64路開關量輸出;

4通道開關量輸入,可擴展至64路輸入;

4個LED狀態指示燈輸出，提供調試和測試使用，完全VHDL內核源代碼提供；

外擴標準32位數據總線,提供dma數據傳送能力;

通過2.54MM 100針接插件，提供80個GPIO輸入輸出，用戶可以自行設計各種A/D板等插在開發平臺上，外部總線接口的工作頻率可以達到66MHz；

以上功能均提供PCI接口進行訪問和操作，提供WINDOWS2000/XP的WDM驅動程序和測試程序的源代碼。測試程序可以測試開發平臺的SDRAM和FLASH等接口的功能和性能。

S2300開發平臺套件包含：

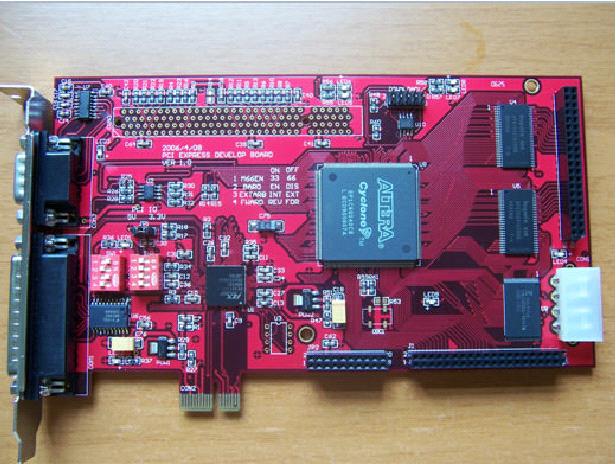

S2300 PCI-E x1 開發平臺硬件電路板一張；

ALTERA BYTEBLASTER2下載線一根；

ALTERA QUARTUS2 4.1開發平臺安裝光盤；

WIN2K/XP DDK和DRIVERWORKS驅動程序開發工具光盤；

FPGA內部完全源代碼設計和使用手冊及說明；

驅動程序完全源代碼設計和使用手冊及說明；

PCI-E電路設計說明文檔資料；

S2300電路原理圖及PCB庫設計；

應用范圍:

工業數據采集,a/d,d/a數據變換,數據處理;

多路232/485擴展,無需外部16c550,1C6最大可提供12個串口,

內部16c550的fifo可達1k字節;

多路開關量輸入/輸出擴展,可擴展至64路;

pci數據緩沖,數據加密;

工業控制;

以及其它用戶定制設計；
